Um sich eine zukunfts- und konkurrenzfähige Position im Markt zu sichern, strukturieren zahlreiche Unternehmen ihr Produktangebot neu. Der Trend geht dabei zu anspruchsvollen Lösungen für Hightech-Branchen. Verbunden damit sind nicht nur höhere Ansprüche an die Präzision von Komponenten, sondern auch extrem strenge Vorgaben hinsichtlich der partikulären und filmischen Sauberkeit, die prozesssicher, wirtschaftlich und nachhaltig erreicht werden müssen. Dies erfordert bei der Reinigung eine veränderte Herangehensweise ebenso wie einen kritischen Blick auf die gesamte Produktionskette und das Fertigungsumfeld sowie einen erfahrenen Partner.

Im Zuge der industriellen Transformation setzen immer mehr Unternehmen auf die Fertigung hochwertiger Produkte und Komponenten mit guten Margen. Der Fokus liegt auf Hightech-Branchen, die auch in Zukunft eine stabile Nachfrage durch Wachstum versprechen. Die in diesen Industriebereichen, beispielsweise Halbleiter-Zulieferindustrie, Elektronikfertigung, E-Mobility, optischen und optoelektronischen Industrie, Sensortechnik, Photonik, Dünnschichttechnologie, Vakuum-, Laser- und Analysetechnik, Luft- und Raumfahrt, sehr hohen Anforderungen an die Fertigungspräzision schließen die Sauberkeit der Bauteile ein. Und das unabhängig davon, ob es sich um kaum sichtbare Elektronikteile, millimeterkleine Verbindungselemente, Präzisionsoptiken oder metergroße Strukturkomponenten handelt und aus welchen Materialien sie gefertigt werden.

Sauberkeit bedarfsgerecht definieren

Dieser Trend stellt die Teilereinigung vor herausfordernde Aufgabenstellungen. Denn im Gegensatz zur klassischen Bauteilreinigung, bei der üblicherweise größere Mengen an Fertigungsrückständen, beispielsweise Späne und Bearbeitungsmedien, abzureinigen sind, geht es in der Feinst- und High Purity-Reinigung darum, minimale Restverunreinigungen zu entfernen. Die Spezifikationen zur partikulären Sauberkeit reichen bis in den Submikrometer-Bereich. Bei filmischen Restkontaminationen sind je nach Branche, Bauteil und dessen Einsatz bis zu Nanolagen von beispielsweise organischen und anorganischen Rückständen, ionischen Residuen und Reste von Mikroorganismen prozesssicher und reproduzierbar zu entfernen. In High Purity- Anwendungen, beispielsweise der Herstellung von Komponenten für die EUV-Lithographie, sind darüber hinaus noch sogenannte Hydrogen Induced Outgassing (HIO)-Stoffe zu berücksichtigen.

Die bei der Reinigung zu erfüllenden Vorgaben zur partikulären Sauberkeit erfolgt durch Angabe der entsprechenden Oberflächenreinheitsklasse (ORK) nach EN ISO 14644-9 (SCP – surface cleanliness by particle concentration) beziehungsweise der korrespondierenden VDI-Richtlinie 2083, Blatt 9.1. Die filmisch-chemische, organische und anorganische Oberflächenreinheit wird meist durch individuelle Spezifikationen beziehungsweise Werksnormen definiert. Hinzu kommen gegebenenfalls Ausgasungsraten, die über Massenspektrometer ausgewertet werden.

Diese anspruchsvollen Aufgabenstellungen erfordern anlagenseitig einen Partner, der einerseits über umfassendes Technologie-Knowhow sowie Wissen über die Anwendungen und die physikalischen Zusammenhänge verfügt. Andererseits sollten Erfahrungen in diesem Reinigungsbereich und entsprechende Testmöglichkeiten für Reinigungsversuche unter produktionsnahen Bedingungen vorhanden sein. Als versierter Komplettanbieter zukunftsorientierter und weltweit verfügbarer Lösungen für die Feinst- und High Purity-Reinigung erfüllt Ecoclean diese Anforderungen.

Reinigungsverfahren und Anlagentechnik passend auswählen

Um diese sehr strengen Sauberkeitsspezifikationen prozesssicher, reproduzierbar und nachhaltig zu erfüllen, sind üblicherweise mehrere Reinigungsschritte entlang der

Fertigungskette erforderlich. Bei der Auswahl der für den jeweiligen Reinigungsprozess optimalen Lösung spielen folgende Fragestellungen eine Rolle: Aus welchem Werkstoff ist das Teil gefertigt? Wie sind Geometrie, Abmessungen und Gewicht des Bauteils? Welche Verunreinigungen sind zu entfernen? Welche Sauberkeitsvorgaben müssen erreicht werden? Welches Reinigungsverfahren und welche -chemie eignen sich dafür? Auf dieser Basis lässt sich festlegen, welche und wie viele Reinigungsschritte mit welchem Medium und welchen Verfahrenstechnologien erforderlich sind. Als weitere Aspekte fließen in die Betrachtung die erforderliche Qualität des Spülmediums und die geeignete Trocknungstechnologie ebenso ein wie das sauberkeitsgerechte Teilehandling und die Umgebungsbedingungen, beispielsweise Anschluss oder Integration in einen Sauber- oder Reinraum.

Reinigen entlang der Fertigungskette

Grundlage für eine Feinst- oder High Purity-Reinigung sind „öl- und fettfreie“ Teile. Um dieses Sauberkeitsniveau zu erreichen und aufrechtzuerhalten, erfolgt nach den verschiedenen Bearbeitungsschritten, beispielsweise Zerspanen, Umformen, Schleifen oder Polieren, ein Reinigungsprozess. Die Wirkung des eingesetzten Reinigungsmediums wird durch verschiedene, nahezu beliebig kombinierbare Verfahrenstechnologien, beispielsweise Dampfentfetten, Spritz-, Hochdruck-, Tauch-, Ultraschall- und Megaschall-, sowie Plasmareinigung, Injektionsflutwaschen, Pulsated Pressure Cleaning (PPC) beziehungsweise Ultraschall Plus verstärkt. Diese Verfahrensoptionen stellen sicher, dass auch bei geometrisch komplexen Werkstücken die geforderte Sauberkeit stabil erreicht wird.

Für Zwischenreinigungsprozesse beziehungsweise Teile, deren Sauberkeitsspezifikation nicht zu streng ist, kommen üblicherweise unter Vollvakuum arbeitende, modular konzipierte Ein- oder Mehrkammeranlagen, beispielsweise EcoCstretch oder EcoCvela zum Einsatz, die je nach verwendetem Bearbeitungsmedium mit einem umweltgerechten Lösemittel, z. B. Kohlenwasserstoff oder modifizierten Alkohol, beziehungsweise einem abgestimmten wasserbasierten Reiniger betrieben werden. Die Konstruktion, Anlagentechnik, Medienführung und Aufbereitung dieser Anlagen werden speziell auf Feinstreinigungs- und High Purity-Anwendungen ausgelegt. Durch die in der Arbeitskammer konzentrierte Verfahrensmechanik, z. B. Injektionsflutwaschen, Ultraschall und PPC, bietet dieser Anlagentyp auch bei der Reinigung großer und komplexer Werkstücke Vorteile.

Bei Teilen mit großer Materialvielfalt, hohen Durchsatzanforderungen und/oder strengen Sauberkeitsspezifikationen sind Ultraschall-Mehrbadtauchanlage die optimale Lösung. Neben individuell konzipierten Reinigungssystemen für Highend-Anwendungen bietet der Anlagenbauer mit den aus standardisierten Modulen bestehenden Anlagen der Modellreihen UCMSmartLine und UCMPerformanceLine eine effiziente Lösung. Die Elektro- und Steuerungstechnik ist in die jeweiligen Module für die Verfahrensschritte Reinigen, Spülen, Trocknen, Be- und Entladen sowie für das Transportsystem integriert. Dadurch und durch die Ausstattung mit anforderungsgerechter Verfahrensmechanik wie PPC lassen sich die Anlagen optimal an die jeweilige Aufgabenstellung anpassen. Für Zukunftssicherheit bei gestiegenen Anforderungen sorgt die Möglichkeit einer späteren Erweiterung des Reinigungssystems.

Test Center für die Prozessauslegung oder Lohnreinigung

Das für die jeweilige Anwendung passende Anlagenkonzept sowie den optimalen Reinigungsprozess ermittelt Ecoclean im eigenen High Purity-Test Center. Es verfügt über einen Reinraum der Klasse 7 mit Zonen Klasse 6 sowie verschiedene Mess- und Analyseverfahren (z. B. Mikroskopie, Restgasanalyse, UV-Licht und Fluoreszenzmessung). Ergänzend zur produktspezifischen Entwicklung der Reinigungsprozesse und -parameter nutzt der der Anlagenbauer das Test Center auch für die Durchführung von Lohnreinigungsaufträgen. Dabei gewährleistet eine Verpackungsstation für gereinigte Teile, dass die erzielte hohe Sauberkeit auch beim Kunden ankommt.

Die SBS Ecoclean Gruppe entwickelt, produziert und vertreibt zukunftsorientierte Anlagen, Systeme und Services für die industrielle Bauteilreinigung und Oberflächenbearbeitung sowie maßgeschneiderte Automatisierungslösungen. Ein weiteres Geschäftsfeld ist die Entwicklung und Serienproduktion von effizienten alkalischen Elektrolysesystemen für die dezentrale Erzeugung von grünem Wasserstoff. Innovationstreiber sind die beiden in Deutschland ansässigen Kompetenzzentren, welche die globalen Gruppenunternehmen mit technischer Expertise, Forschung und wegweisenden Entwicklungen unterstützen.

Die Reinigungslösungen, die weltweit führend sind, tragen bei Unternehmen aus unterschiedlichsten Branchen wie beispielsweise Maschinenbau, Halbleiter-Zulieferindustrie, Präzisionsoptik, Medizintechnik, Automobil- und Zulieferindustrie, Mikro- und Feinwerktechnik, Luft- und Raumfahrt sowie Verbindungstechnik rund um den Globus dazu bei, in hoher Qualität effizient und nachhaltig zu produzieren. Der Erfolg von Ecoclean basiert auf Innovation, Spitzentechnologie, Nachhaltigkeit, Kundennähe, Vielfalt und Respekt. Die Unternehmens-Gruppe vereint die Marken Ecoclean, UCM und Mhitraa. Sie ist mit elf Produktionsstandorten in Deutschland sowie acht weiteren Ländern weltweit vertreten und beschäftigt rund 900 Mitarbeiter/innen.

Die in Hightech-Branchen sehr hohen Anforderungen an die Fertigungspräzision schließen die Sauberkeit der Bauteile ein. Diese teils extrem strengen Vorgaben erfordern entsprechend ausgelegte Reinigungsprozesse und -anlagen sowie eine angepasste Fertigungsumgebung.

Bildquelle: Ecoclean

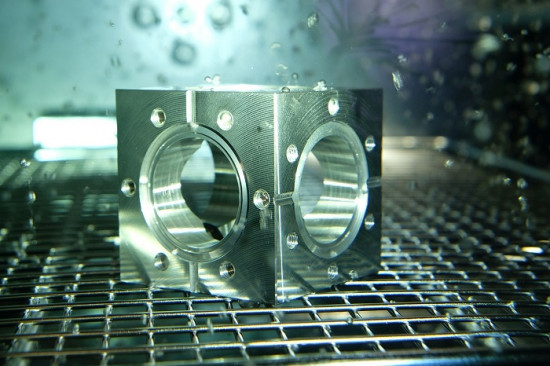

Verschiedene Verfahrenstechnologien wie Spritz- und Ultraschallreinigung, Injektionsflutwaschen und Pulsated Pressure Cleaning (PPC) verstärken die Wirkung des Reinigungsmediums und sorgen dafür, dass Verunreinigungen auch aus schwer erreichbaren Werkstückgeometrien schnell und prozesssicher entfernt werden.

Bildquelle: Ecoclean

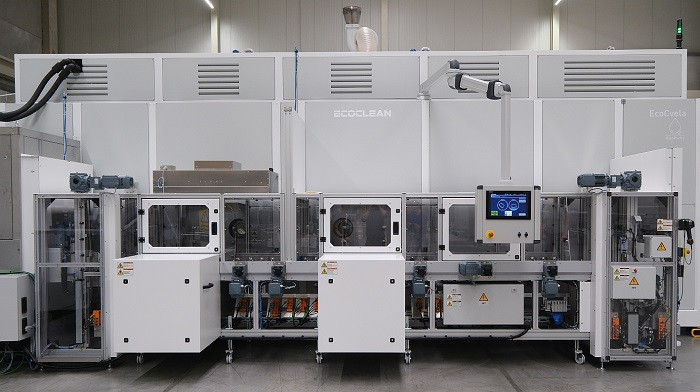

Bei Kammeranlagen, wie diesem Zweikammer-Reinigungssystem für wasserbasierte Prozesse, werden Konstruktion, Anlagentechnik, Medienführung und-aufbereitung speziell an die spezifischen Anforderungen in der Feinst- und High Purity-Reinigung angepasst.

Bildquelle: Ecoclean

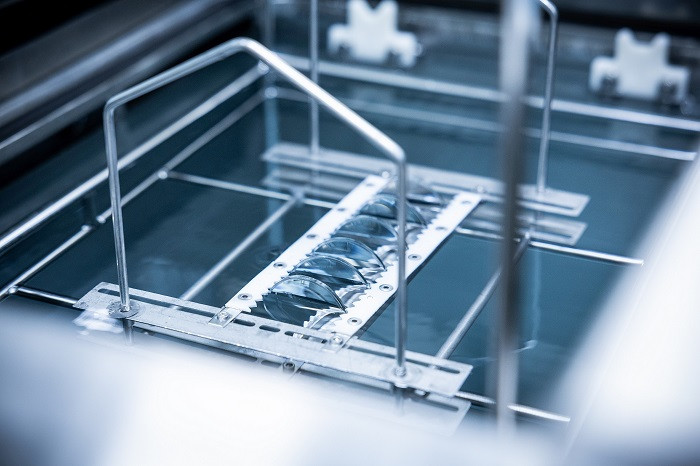

Abhängig von den zu reinigenden Werkstücken müssen definierte Verweilzeiten in den verschiedenen Bädern genau eingehalten werden, was sehr hohe Anforderungen an die Prozesssteuerung stellt.

Bildquelle: Ecoclean

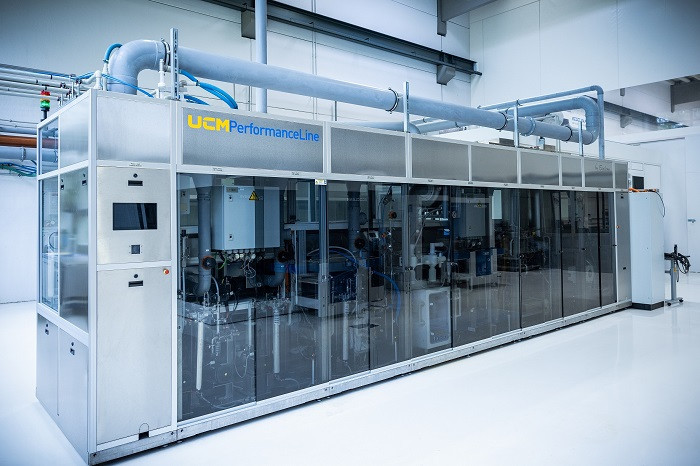

Ob große Materialvielfalt, hohe Durchsatzanforderungen und/oder strenge Sauberkeitsspezifikationen, modular aufgebaute Ultraschall-Mehrbadtauchanlagen lassen sich effizient an die jeweilige Aufgabenstellung anpassen – auch für die Integration in beziehungsweise den Anschluss an einen Reinraum.

Bildquelle: Ecoclean
